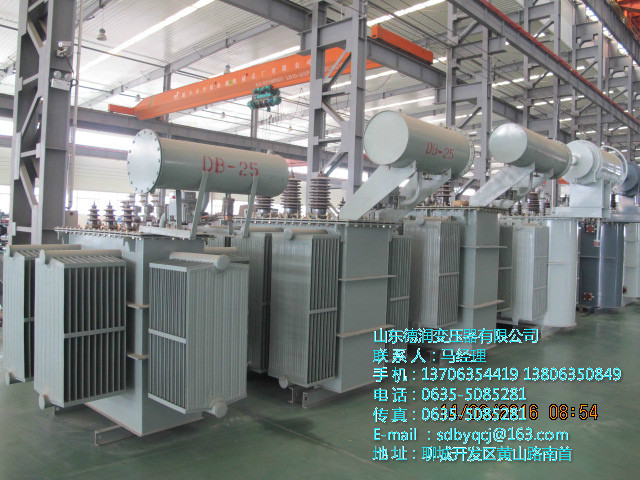

有載調壓變壓器

35kV級S11、SZ11、SFZ11系列有載調壓變壓器符合國際電工委員會IEC60076和中華人民共和國國家標準GB1094《電力變壓器》、GB/T6451《三相油浸式電力變壓器技術參數和要求》。本產品有載調壓范圍為35±2*2.5%kV、38.5±2*2.5%kV、35±3*2.5%kV、38.5±3*2.5%kV，可在一次側借助于有載調壓開關在調壓范圍內手動、電動或自動調整電壓，以保證輸出電壓的穩定性。35kV級6300kVA以上變壓器采用折板油箱，大大加強了油箱機械強度，減少了焊縫，提高了變壓器外觀質量。本產品為更新換代產品，具有較好的運行經濟效益。

山東德潤變壓器廠國家電網SZ9/SZ11有載調壓變壓器指定生產廠家，全國城鄉電網建設與農網改造推薦企業，全國統一銷售熱線13706354419，13806350849，公司產品通過多年的掛網運行以“高能，低耗，低噪，價優”等特點榮獲國家電力系統好評。節假日全國范圍照常發貨。聯系人：馬經理。公司專業生產SZ9/SZ11有載調壓變壓器，SZ9/SZ11有載調壓升壓變壓器，SZ9/SZ11有載調壓高過載變壓器，SZ9/SZ11有載調壓耐高溫變壓器，SZ9/SZ11有載調壓光伏變壓器，SZ9/SZ11有載調壓整流變壓器，SZ9/SZ11有載調壓礦用變壓器，SZ9/SZ11有載調壓干式變壓器等。并可按用戶需求生產非標變壓器，公司生產的各式變壓器低耗節能、降噪環保、超低溫升、超強負載、性能可靠、貨真價實等優點，回報新老客戶的支持與厚愛。

山東德潤變壓器廠急用戶所急，想用戶所想，造一流產品，創中國名牌。品質卓越，值得信賴！

公司電話：0635-8808015

傳真：0635-8808095

24小時銷售熱線：13706354419/13806350849

聯系人：馬經理

公司郵箱：sdbyqcj@163.com

公司官網：http://www.hanwaymesse.com

或： http：//zgbyqw.com

公司地址:山東省聊城市開發區高新區。

山東德潤變壓器廠致力于變壓器研發，服務于變電網建設，公司竭誠為客戶提供全方位的售前設計、施工指導和售后服務工作，保障設備運行穩定、維護及時周到。公司產品受到山東、遼寧、內蒙古、新疆、湖北、四川、江西等省市的電力公司一致好評，為促進我國節能經濟轉型努力承擔社會責任。公司產品不僅暢銷國內，并且遠銷東南亞，南亞，中亞，非洲，拉美，中東等世界各地，在當前國家“一路一帶”的宏偉戰略下，服務于海外變電網建設。采用全斜階梯接縫，改善磁通走向，消除鐵芯在接縫處的局部磁通飽和現象，降低了鐵芯的空載損耗、空載電流，并且降低了變壓器噪音。

鐵芯采用拉板結構，為了增強抗短路能力，在壓板的周圍分布了若干個壓釘，上下高低壓夾件采用支撐梁連接，使鐵芯成一個整體。另外，鐵芯柱表面涂硅鋼片專用端面膠，使硅鋼片片與片之間粘接起來，經固化后使鐵芯成為一體。器身下部與油箱箱壁之間采用高強度電工層壓木支撐，使得器身下部定位安全可靠。

GB1094.1-1996電力變壓器 總則

GB1094.2-1996電力變壓器 溫升

GB1094.3-2003電力變壓器 絕緣水平和絕緣試驗

GB1094.5-2003電力變壓器 承受短路能力

GB/T6451-2008油浸式電力變壓器技術參數和要求

(三)35kV級SZ11系列有載調壓變壓器技術參數 型號

SZ11-2000/35 -2000 -35±3 *2.5%38.5± 3*2.5% 6.0 6.31010.5Yd11 6.5 2.3 19.24 0.8 3500210073003310*2700*30251070。

SZ11-2500/35 2500 6.5 2.72 20.64 0.8 3960 2105 7665 3310*2700*3115 1070。

SZ11-3150/35 3150 7 3.23 24.71 0.72 4490 2500 9040 3540*2740*3040 1070。

SZ11-4000/35 4000 7 3.87 29.16 0.72 5510 2780 10611 3400*2880*3150 1070。

SZ11-5000/35 5000 7 4.64 34.2 0.68 6430 3090 12115 3610*2910*3210 1070。

SZ11-6300/35 6300 7.5 5.63 36.77 0.68 7960 3490 14470 4000*3000*3300 1475。

SZ11-8000/35 8000 YNd11 7.5 7.87 40.61 0.6 8890 4380 17780 5130*3240*3050 1475。

SZ11-10000/35 10000 7.5 9.28 48.05 0.6 11270 5480 21240 4700*3100*3550 1475。

SZ11-12500/35 12500 8 10.94 56.86 0.56 13520 5960 25680。

有載調壓變壓器雖存在一些不足，但只要我們在電網規劃時進行全面的綜合考慮，在系統受到擾動時合理調度，就能揚長避短，發揮其積極作用。下面是筆者對應用有載調壓變壓器的幾點建議：

a嚴格執行“電力系統電壓和無功電力管理條例”。對變壓器分接頭，按照其電壓管理范圍，分級管理。各級電力調度部門應根據負荷及潮流的變化，準確下達調整有載調壓變壓器分接頭動作命令，以改善電壓質量。在變化了的分接頭電壓等級下，自動進行無功補償的投切，以達到系統電壓和無功功率的全面優化管理。
       b對供電變壓器，為提高用戶供電質量，減低線損，宜采用有載調壓方式。由于有載調壓變壓器無法改變系統的無功需求平衡狀態，為避免引發電網電壓崩潰，系統應有足夠的無功容量。對電網及無功功率規劃設計時，應進行綜合考慮，提高網絡電壓強度。系統無功功率能分層分區就地平衡，優化配置并保持足夠的事故備用容量，避免有載調壓變壓器動作引發電壓崩潰，造成大面積停電。
      c根據《電力系統技術導則》規定，除了在電網電壓可能有較大變化的220 kV及以上的降壓變壓器及聯絡變壓器(例如接于出力變化大的電廠或接于時而為送端，時而為受端的母線等)時，可采用帶負荷調壓方式外，一般不宜采用帶負荷調壓方式。
      d系統出現大擾動，引發電壓大幅度下降時，調度員應及時采取措施，閉鎖有載調壓，并切除部分負荷，消除系統有功和無功缺額，或在系統中設置電壓降低自動減負荷裝置，抵消變壓器控制產生的負面影響，快速動作，限制局部擾動發展為全網或主網事故。
      e對高電壓大容量變壓器(包括升壓變壓器和聯絡變壓器)，為提高本身的可靠性，防止諧振過電壓，也應盡可能不用分接頭，必要時也僅用調節范圍不大的無載調壓方式，在變壓器內采用 氧化鋅避雷器作吸收過電壓保護。
      f對兩臺并聯運行的有載調壓變壓器，容許在85%變壓器額定負荷電流及以下的情況時進行分接頭變換操作，對85%以上的情況應閉鎖分接頭變換。另外，必須設置可靠的失步保護，確保兩臺變壓器同步切換。

山東德潤變壓器廠坐落在環境優美的“江北水城”-聊城，是國內專業從事電力變壓器研制、開發、生產的廠家，國家電網公司定點企業，全國城鄉電網建設與農網改造推薦企業，公司生產的各式變壓器通過多年的掛網運行以低耗節能、降噪環保、超低溫升、超強負載、性能可靠、貨真價實等優點，深得全國廣大用戶的好評。

山東德潤變壓器廠主導產品是： 35KV,25000KVA及以下司專業生產SZ9/SZ11有載調壓變壓器，SZ9/SZ11有載調壓升壓變壓器，SZ9/SZ11有載調壓高過載變壓器，SZ9/SZ11有載調壓耐高溫變壓器，SZ9/SZ11有載調壓光伏變壓器，SZ9/SZ11有載調壓整流變壓器，SZ9/SZ11有載調壓礦用變壓器，SZ9/SZ11有載調壓干式變壓器等,公司可按用戶要求設計生產特種變壓器,非標變壓器,以及為其他變壓器廠家進行鐵芯加工，器身加工、貼牌生產。

山東德潤變壓器廠急用戶所急，想用戶所想，造一流產品，創中國名牌。品質卓越，值得信賴！

公司電話：0635-8808015

傳真：0635-8808095

24小時銷售熱線：13706354419/13806350849

聯系人：馬經理

公司郵箱：sdbyqcj@163.com

公司官網：http://www.hanwaymesse.com

或： http：//zgbyqw.com

公司地址:山東省聊城市開發區高新區。

山東德潤變壓器廠急用戶所急，想用戶所想，造一流產品，創中國名牌。品質卓越，值得信賴！

山東變壓器廠致力于變壓器研發，服務于變電網建設，公司竭誠為客戶提供全方位的售前設計、施工指導和售后服務工作，保障設備運行穩定、維護及時周到。公司產品受到山東、遼寧、內蒙古、新疆、湖北、四川、江西等省市的電力公司一致好評，為促進我國節能經濟轉型努力承擔社會責任。公司產品不僅暢銷國內，并且遠銷東南亞，南亞，中亞，非洲，拉美，中東等世界各地，在當前國家“一路一帶”的宏偉戰略下，服務于海外變電網建設。

SZ9/SZ11有載調壓變壓器缺點：
      加大投資及運行費用變壓器配置了有載調壓分接頭后，體積上要比同容量的變壓器大，不僅增加了變壓器的投資，同時也增加了運行維護費用，另一方面在檢修調壓箱時，停電所需時間也較長。例如，一臺SCZ-800/10型10 kV干式有載調壓變壓器約30萬元，而一臺SC-800/10型10 kV無載調壓變壓器才約20 萬元，增加了投資約1/3。一臺110 kV，40 MVA有載調壓主變壓器約155萬元，比相同容量無載調壓變壓器的設計更為復雜，價格也相對較高。另外，頻繁動作 有載分接開關及其傳動機構也增加了運行管理及維護費用。
      不能改變無功需求平衡狀態，當系統無功功率缺額時，負荷的電壓特性可以使系統在較低 電壓下保持穩定運行，但如果無功功率缺額較大時，為保持電壓水平，有載調壓變壓器動作，電壓暫時上升，將無功功率缺額全部轉嫁到主網，從而使主網電壓逐漸下降，嚴重時可能引發系統 電壓崩潰。此外，有載調壓變壓器 由于帶負荷調整電壓，不可避免地產生電弧，其積聚游離變壓器油使有載調壓變壓器中的瓦斯冒出，有時還會引起誤動作或誤發信號。因此，大容量變壓器配置了有載調壓分接頭，的確給變壓器的可靠運行造成了一定的影響。

山東德潤變壓器廠急用戶所急，想用戶所想，造一流產品，創中國名牌。品質卓越，值得信賴！

公司電話：0635-8808015

傳真：0635-8808095

24小時銷售熱線：13706354419/13806350849

聯系人：馬經理

公司郵箱：sdbyqcj@163.com

公司官網：http://www.hanwaymesse.com

或： http：//zgbyqw.com

公司地址:山東省聊城市開發區高新區。

山東德潤變壓器廠生產設備精良，工藝先進合理，檢測手段齊全，技術力量雄厚，科學管理，嚴格檢驗，規范操作，以產品精益求精，服務盡善盡美為客服宗旨，為客戶提供一流產品的同時，提供一流的售后服務!

山東德潤變壓器廠致力于變壓器研發，服務于變電網建設，公司竭誠為客戶提供全方位的售前設計、施工指導和售后服務工作，保障設備運行穩定、維護及時周到。公司產品受到山東、遼寧、內蒙古、新疆、湖北、四川、江西等省市的電力公司一致好評，為促進我國節能經濟轉型努力承擔社會責任。公司產品不僅暢銷國內，并且遠銷東南亞，南亞，中亞，非洲，拉美，中東等世界各地，在當前國家“一路一帶”的宏偉戰略下，服務于海外變電網建設.
